V-BY-ONE®HSTX IP / V-BY-ONE®HSRX IP
高速串行接口符合V-by-One®HS标准
V-by-one®HS IP是一种实现V-BY-ONE HS高速视频接口技术的IP。V-by-one®HS是开发的下一代高速接口技术的标准你的电子产品用于需要更高帧率和更高分辨率的图像和视频设备。在Altera FPGA中实现V-BY-ONE HS IP减少了与传统LVDS接口相比的信号次数,这大大降低了产品成本。
特征
- 达到每车道的4-Gbps最大传输速率(但是,取决于所用FPGA)
- 乐动体育投注app下载支持自定义视频格式以及VESA,SMPTE和其他标准化格式
- 乐动体育投注app下载根据用户的总传输速率要求,支持灵活的多通道设计
- 自检功能(现场备用)以测试发射器和接收器IP之间的连接
规格
变送器IP. | 接收器IP. | |
---|---|---|
车道 | 1〜32 | |
像素数据 | 24,32,40位 | |
自检功能 | FieldBet模式生成器 | Fieldbet图案检查器 |
乐动体育投注app下载支持的设备
- 气旋®V GX / GT
- 旋风10 GX.
- arria.®V GX.
- Arria 10 GX.
- Stratix.®V GX.
- Stratix 10(H / L-Tile)
*请联系MacNi乐动app下载ca销售部门了解其他设备。
可交付成果
- 加密RTL(Verilog HDL)
- 参考设计
- 仿真环境(适用于MODELEIM)
- 用户手册
- 参考设计用户指南
设备资源利用率
IP. | 车道 | Cyclone IV GX. | Arria II GX. | Stratix IV GX. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
乐 | 登记 | 堵塞 记忆 |
洗澡 | 登记 | 堵塞 记忆 |
洗澡 | 登记 | 堵塞 记忆 |
|||||
TX. | 2 | 3946. | 2782 | 0. | 1933年 | 2782 | 0. | 1933年 | 2782 | 0. | |||
RX. | 2 | 6477. | 4949. | 0. | 2574 | 4949. | 0. | 2574 | 4949. | 0. | |||
IP. | 车道 | Cyclone V GX. | Arria V GX. | Stratix V GX. | Arria 10 GX. | ||||||||
乐 | 登记 | 堵塞 记忆 |
洗澡 | 登记 | 堵塞 记忆 |
洗澡 | 登记 | 堵塞 记忆 |
洗澡 | 登记 | 堵塞 记忆 |
||
TX. | 2 | 1598 | 2977 | 0. | 1603. | 2964 | 0. | 1635. | 2959 | 0. | 1674. | 2976 | 0. |
RX. | 2 | 2273 | 5416. | 0. | 2274 | 5377 | 0. | 2259. | 5351. | 0. | 2528 | 5218. | 0. |

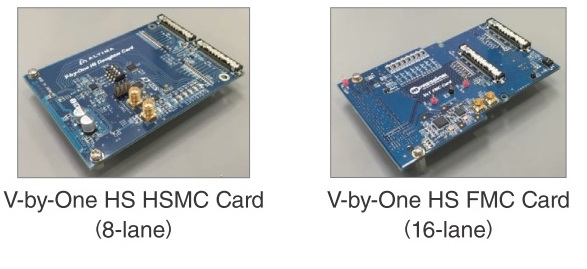

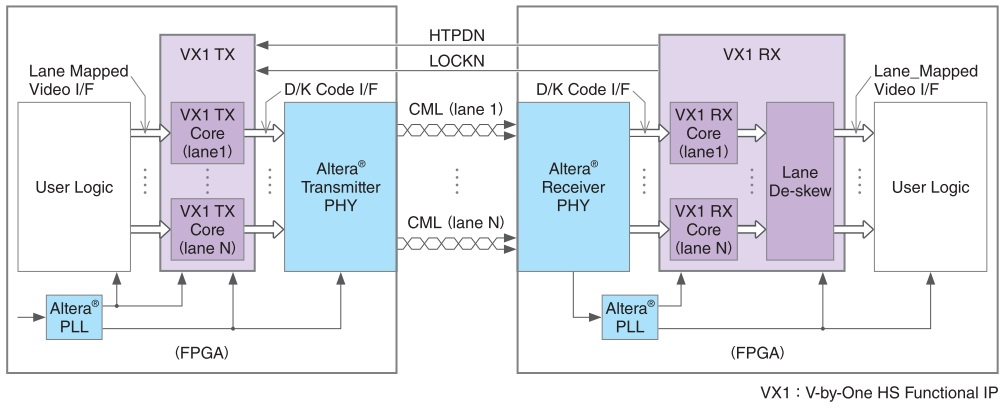

*上表中的值基于实现示例。根据用户的系统配置,可能存在一些变体。配置图
