Easymvc
多功能机器视觉摄像头开发套件
概述
Easymvc代表轻松的机器视觉相机。机器视觉摄像头开发套件,适用于在机器视觉系统上工作的硬件工程师和软件开发人员。
该套件包括三个主要部件,图像传感器板,FPGA板和接口板。通过改变其组合,可以在不需要任何麻烦的设置的情况下评估影响机器视觉系统性能的各种传感器,IP,接口等。此外,提供了硬件和软件的样本设计,以帮助短期和低成本的开发。
[笔记]
*本产品适用于我们的IP核,SLVS-EC IP,GigE Vision IP,USB3 Vision IP和Coaxpress IP的预购买评估。
*如果您购买任何其他目的,我们将无法提供技术支持。乐动体育投注app下载
特征
- 评估机器视觉摄像头的关键技术
- 尖端CMOS图像传感器
- 各种机器视觉界面
- Macnica提供的IP内核
- 可以轻松开发机器视觉摄像头原型
- FPGA设计
- 固件开发
- 主机PC软件的开发等。
基本配置
目标阵容和计划
产品系列与传感器,FPGA和机器视觉界面的组合。
模型 | 传感器 | 颜色 | FPGA. | MV接口 | 释放 |
---|---|---|---|---|---|
EasyMVC SONY IMX420MS / CS C10 HDMI U3V套件 | 索尼 IMX420 |
单声道/颜色 | 气旋®10 GX. | HDMI.®2.0& |
发布 |
EasyMVC SONY IMX420MS / CS C10 CAX1.1套件 | 索尼 IMX420 |
单声道/颜色 | 气旋®10 GX. | 同轴素®1.1.1 |
发布 |
EasyMVC SONY IMX421MS C10 C10 COAX1.1套件 | 索尼 IMX421. |
单核细胞增多症 | 气旋®10 GX. | 同轴素®1.1.1 | 发布 |
EasyMVC SONY IMX420CS / MS C10 C10 Coax2.0套件 | 索尼 IMX420 |
单声道/颜色 | 气旋®10 GX. | 同轴素®2.0 | 2019年 |
EasyMVC SONY IMX421CS / MS C10 10GIGE套件 | 索尼 IMX421. |
单声道/颜色 | 气旋®10 GX. | 10Gige Vision. 与1588年 |
2019.夏天 |
TBD. | TBD. | 单声道/颜色 | 气旋®10 GX. | Gige Vision.® 与1588年 |
2019年 |

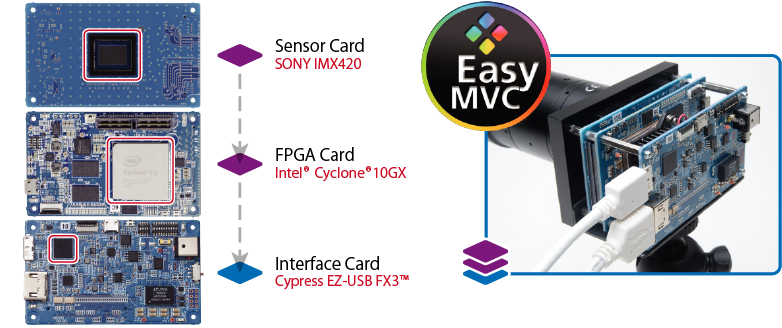

EasyMVC SONY IMX420MS / CS C10 HDMI U3V套件
硬件映像
主要特征
- 传感器板
- 索尼IMX 420.
- SLVS-EC 8车道输出
- 全球快门
- 7M像素
- 索尼IMX 420.
- FPGA板
- 英特尔®气旋®10 GX.
- 10cx150yf780e5g
- 英特尔®气旋®10 GX.
- 接口板
- HDMI.®界面
- 连接电视显示器
- USB3.0接口
- 连接到PC
- 乐动体育投注app下载支持USB3 Vision.®
- HDMI.®界面

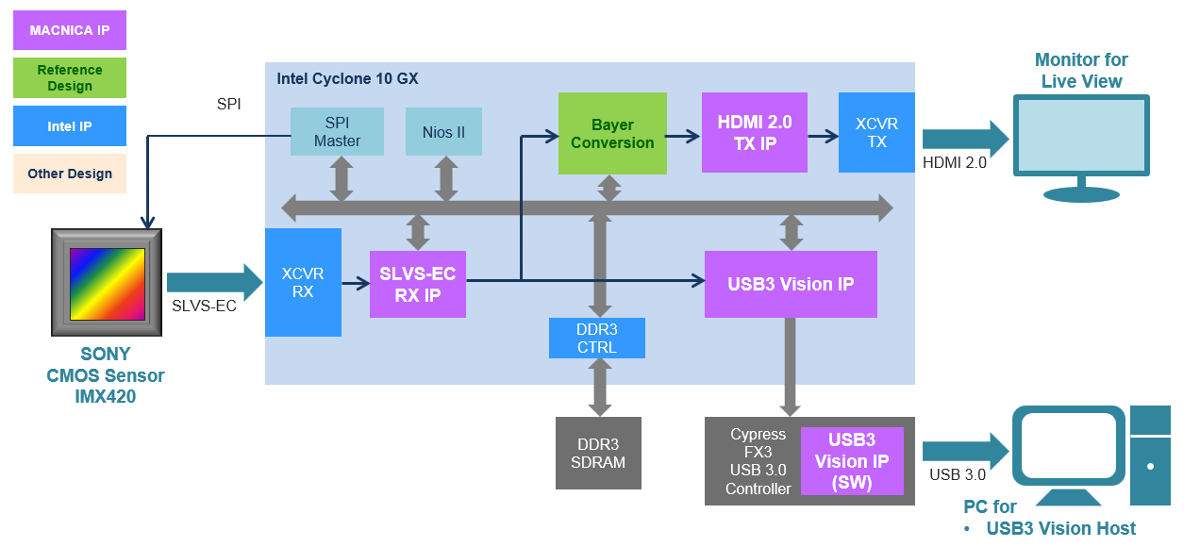

FPGA设计框图
包装物品
- 硬件
- IMX420 CMOS传感器板
- 气旋®10 GX FPGA板
- HDMI.®2.0和USB 3.0机器视觉界面板
- 软件
- 样本设计
- FPGA设计
- 软件工具(适用于Windows®)
- Genicam.®用于评估的中间件
- Genicam.®应用程序
- 评估的IP设计(请求基础)
- SLVS-EC RX
- HDMI.®2.0 rx.
- USB3 Vision.®
- 样本设计

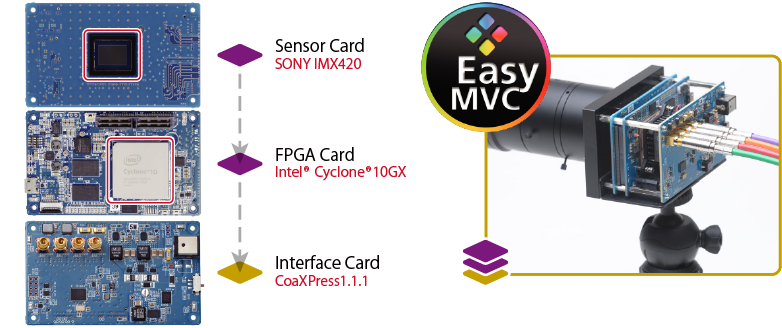

EasyMVC SONY IMX420MS / CS C10 CAX1.1套件
EasyMVC SONY IMX421MS C10 C10 COAX1.1套件
硬件映像
主要特征
- 传感器板
- 与EasyMVC Sony IMX420MS/CS C10 HDMI U3V套件相同的板
- IMX421 CMOS传感器板(EasyMVC Sony IMX421MS C10 C10 C10 C10套件
- FPGA板
- 与EasyMVC Sony IMX420MS/CS C10 HDMI U3V套件相同的板
- 接口板
- 同轴素®接口(DIN连接器)
- 25Gbps(6.25Gbps x4连接)

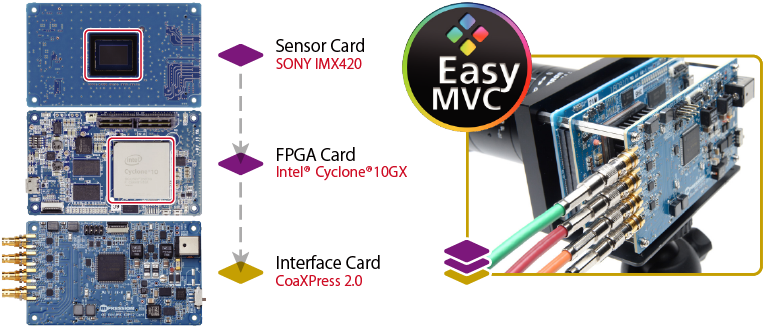

EasyMVC SONY IMX420CS / MS C10 C10 COAX2.0套件(现在可用)
硬件映像

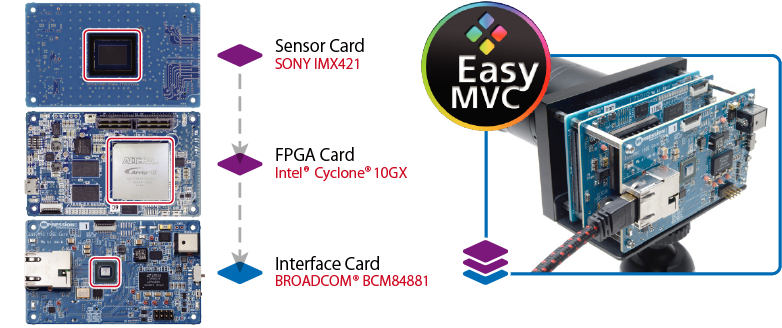

EasyMVC SONY IMX421CS / MS C10 10Gige套件(现在提供的演示)
硬件映像
订购信息
型号名称 | 订购代码 |
---|---|
Easymvc Sony IMX420CS C10 HDMI U3V套件 | ems420csc10hdu3v. |
EasyMVC SONY IMX420MS C10 HDMI U3V套件 | ems420msc10hdu3v. |
EasyMVC SONY IMX420CS C10 C1AX1.1套件 | EMS420CSC10COAX1 |
Easymvc Sony IMX420MS C10 C10 Coax1.1套件 | EMS420MSC10COAX1 |
EasyMVC SONY IMX421MS C10 C10 COAX1.1套件 | EMS421MSC10COAX1 |
Easymvc Sony IMX421CS C10 10GE套件 | EMS421CSC1010GE. |
EasyMVC SONY IMX421MS C10 10GE套件 | EMS421MSC1010GE. |
