硝基膨胀基板
Intel®Cyclone®V GX多I/O板

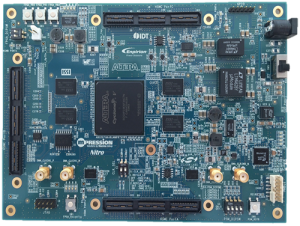

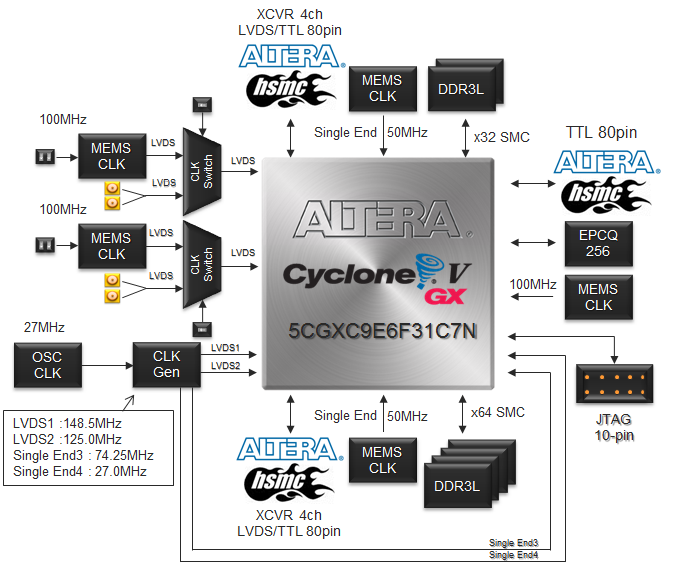

Nitro板是ALTERA Cyclone®V GX FPGA的评估板,该FPGA由Macnica开发。Macnica的Nitro板有最小的组件,如在中心的Altera Cyclone V GX FPGA, DDR3内存和时钟ic,以及三个HSMC连接器。用户可以快速原型基于fpga的多输入/输出应用结合各种I/O子卡。
Nitro板可以实现两个独立的软内存控制器,其中32位和64位DDR3-SDRAM用于高带宽应用程序,如帧缓冲区或图形控制器。
特性
FPGA | 5 cgxfc9e6f31c7n |
FPGA的配置 | JTAG头,EPCS配置设备 |
内存 | 的DDR3 SDRAM(32位/ 64位) |
其他接口 | SMA x2用于收发钟 |
扩张连接器 | HSMC扩展连接器x 3 |
按钮/显示设备 | 用户LED × 4,按键× 3,拨码开关× 2 |
