硼猿som.

用英特尔模块系统^®气旋^®v soc fpga.

硼猿som.	Borax开发套件

Mule Master Borax SOM是集模块卡上集成英特尔的系统^®气旋^®V SOC FPGA和非常小尺寸卡上的必要内存，电源和外部接口。
Cyclone V SoC FPGA紧紧整合两只臂^®皮质^®-A9核心和FPGA结构，可以轻松开发复杂的系统，具有先进的应用程序处理和使用FPGA资源的灵活硬件。

通过利用引脚兼容的包，用户可以为设计项目的每个阶段选择最佳的FPGA和存储器容量，从更大的生产设备开始，然后选择批量生产的最佳价格/性能选择。

Borax开发套件

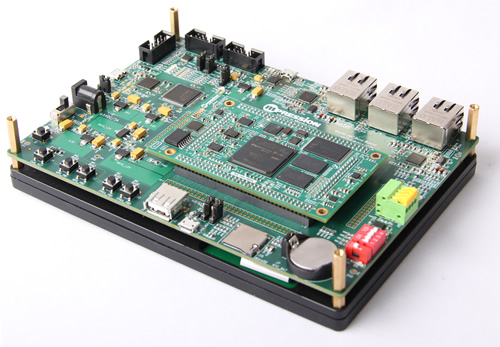

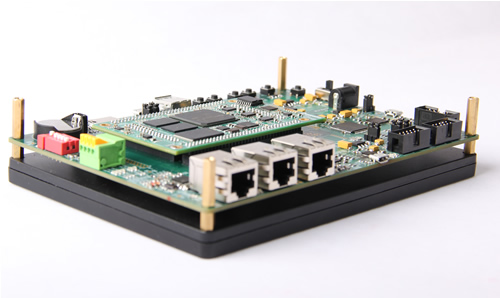

Mule Master Borax Development Kit使用接受Borax SOM的基板，提供各种外部接口，也可提供系统软件和硬件/ FPGA设计的并行开发，从而实现更短的开发时间。

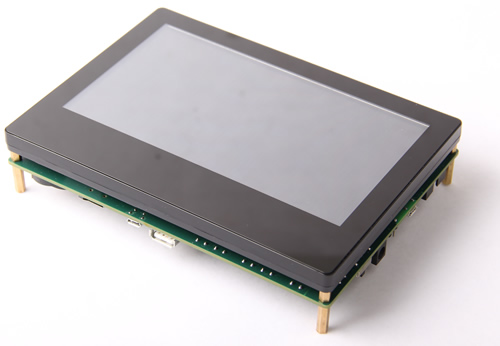

Borax Development Kit还包括一个触敏LCD显示面板，可在开发过程中提供用户输入和输出。Borax SOM和输入/输出连接器和按钮的连接器仍然可以使用安装在基板上的LCD面板。

特征

Borax SOM以标准配置

FPGA /处理器	Cyclone V SoC - 5CSEBA2C8N FPGA：25-110Le. 处理器：Cortex-A9核心X2（667-925MHz）
记忆	MT41K128M16JT-125 - 128M x 16位（512MB）DDR3L SDRAM X 2 MT29F8G08ABABAWP：B - SLC 8GB X 8位（16MB）NAND Flash
以太网PHY	KSZ9031RNXCA - 10/100 / 1000M以太网PHY
钟	50MHz，25MHz.
电源供应	4.5〜5.5V提供（AC适配器）
其他	1339C-31SRI - RTC与XTL USB3300-EZK - USB高速主机/ OTG PHY HPS I / O：GPIO x 8，GPI x 14，UART x 2-8 FPGA I / O：GPIO X 123（包括LVDS TX x 12对，RX x 5对） 208引脚2mm间距外部标题（男性）与基板连接
方面	95 mm x 55 mm

硼砂基板

外部接口	RJ-45 x 3 USB OTG x 1 UART x 1 可以x 1
与核心卡连接	208引脚2mm间距外部标题（雌性）
FPGA配置。	载没有英特尔®FPGA下载电缆
展示	800 x 480分辨率电阻触控液晶显示屏
其他	推送开关 DIP开关 SD卡插槽

文件

描述	下载
Borax 3.0. borax3.0.zip.
BSP（板支持包）和B乐动体育投注app下载orax板的U-Boot源 BSP（板支持包）和B乐动体育投注app下载orax Board.zip的U-Boot源
CY7C65213 USB-UART驱动程序 Cy7C65213 USB-UART驱动程序.ZIP
Linux和QT应用程序的演示 Linux和Qt应用程序的演示.zip
Borax核心板的尺寸 Borax Core Board.zip的尺寸
博克斯板的文件 Borax Board.zip的文件
（FPGA）Quartus II参考项目 （FPGA）Quartus II参考项目.ZIP
Linaro GCC（GNU编译集合） Linaro GCC（GNU编译器集合）.zip
博克斯板的Linux源代码 Borax Board.zip的Linux源代码
QT源代码 Qt-aperywhere-opensource-src-4.8.5.tar.gz（Qt源代码）.zip
根文件系统 rootfs（根文件系统）.zip
Borax板的原理图 Borax Board.zip的原理图
