九头蛇委员会(停止)

Intel®Cyclone®V GX FPGA汽车信息娱乐扩展板

Hydra(ALTHYDRAC5GX)是I/O配对板瑞萨第二代汽车信息娱乐SoC“R-Car H2”。

使用ALERA的Cyclone®V GX FPGA -最低成本和最低功耗的28nm FPGA，具有汽车温度级设备，I/O功能和汽车信息娱乐SoC的图像处理可扩展平台，用于新的接口或附加功能。

可用于视频接口电缆、LVDS子卡和配置卡，这些可选配件可以连接到Resesas的R-Car H2 LAGER板，并评估视频输入扩展、新的接口或SoC中不支持的功能。乐动体育投注app下载

此外，Hydra还接受用于FPGA验证的独立评估。

特性

FPGA	5CGXFC7C6U19A7N(汽车温度分级装置)
CPLD	5M1270ZT144A5N(汽车温度分级装置)
内存	N25Q064A13ESFA0F(Flash)， MT41J64M16JT-15E IT:G (DDR3)
权力	LT3507AIUHF#PBF, LT3692AIUH#PBF, LTC3634IUFD#PBF, LTC3810IUH-5#PBF(可用于自动设备迁移)
以太网PHY	DP83848HSQ / NOPB
接口	HSMC, EXIO(适用于LAGER板)，10/100以太网，PCIe Gen1 x1
其他人	不仅可以通过EXIO接口连接LAGER板，还可以使用HSMC接口的原始或第三方的子卡来评估某些接口或图像处理。可选配件LAGER连接，视频接口电缆，LVDS子卡和配置子卡。

可选配件的功能

视频电缆(ALTHYDRAVIN)	Samtec连接器的EXIO，连接Hydra和LAGER通过每个EXIOs
LVDS女儿卡	LVDS Rx(接收)和tx(传输)连接器，通过使用附加的LVDS电缆连接到LAGER的LVDS和Hydra的EXIO
配置子卡(ALTHYDRACONFG)	安装PFL连接器和EXIO，通过使用附加配置电缆连接到LAGER的EXIO和Hydra的PFL连接器

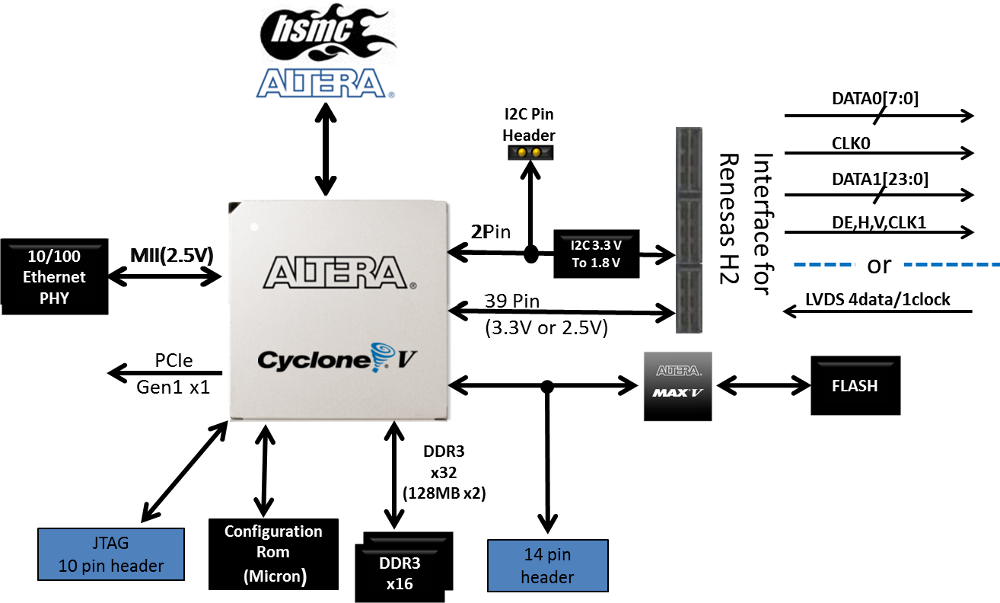

框图

评估的例子
