Gige Vision设备包装，1588
符合Gige Vision标准的高速图像数据传输
Gige Vision Device IP封装是一种IP包，用于传输符合Gige Vision标准的图像数据。IP将图像数据从图像传感器发送到千兆以太网实时。
用户可以建立高度可靠的产品，利用其高速传输能力和高精度时间同步。
适用于需要最大化千兆以太网性能最大化的高分辨率，高可靠的机器视觉摄像头，医学成像系统和其他应用。
特征
- 使用GigE视觉协议的高度可靠的图像传输
- 995 Mbps最大有效转移率
- 综合参考环境
- 符合Gige Vision，由AIA认证徽标
- 互操作性与各种Genicam应用供应商合格
- 乐动体育投注app下载支持IEEE1588 PTP作为主和奴隶
规格
- 符合Gige Vision标准版本1.2 / 2.0版
- 乐动体育投注app下载支持IEEE1588-2008 PTP.
- 符合EMVA Genicam标准版本2.0
- 乐动体育投注app下载支持数据包重新传输
- 其他功能
- 块数据传输，Gige Vision Action命令，时间戳，数据包延迟
- 图像数据（RGB，YUV等）和原始数据传输
乐动体育投注app下载支持的设备
- 旋风V.
*请联系MacNi乐动app下载ca销售部门了解其他设备。
可交付成果
- 加密RTL（Verilog HDL）
- Gige Vision Device FW Library用于Nios II处理器
- 参考环境（示例硬件设计，固件应用程序）
- 用户手册
*请联系MacNi乐动app下载ca销售部门了解其他可交付成果。
设备资源利用率
- 旋风V.
- 逻辑利用率（在施舍中）：21,235
- 总寄存器：34,592
- 总块内存位：1,244,592
*上表中的值基于实现示例。根据用户的系统配置可能存在一些变化。

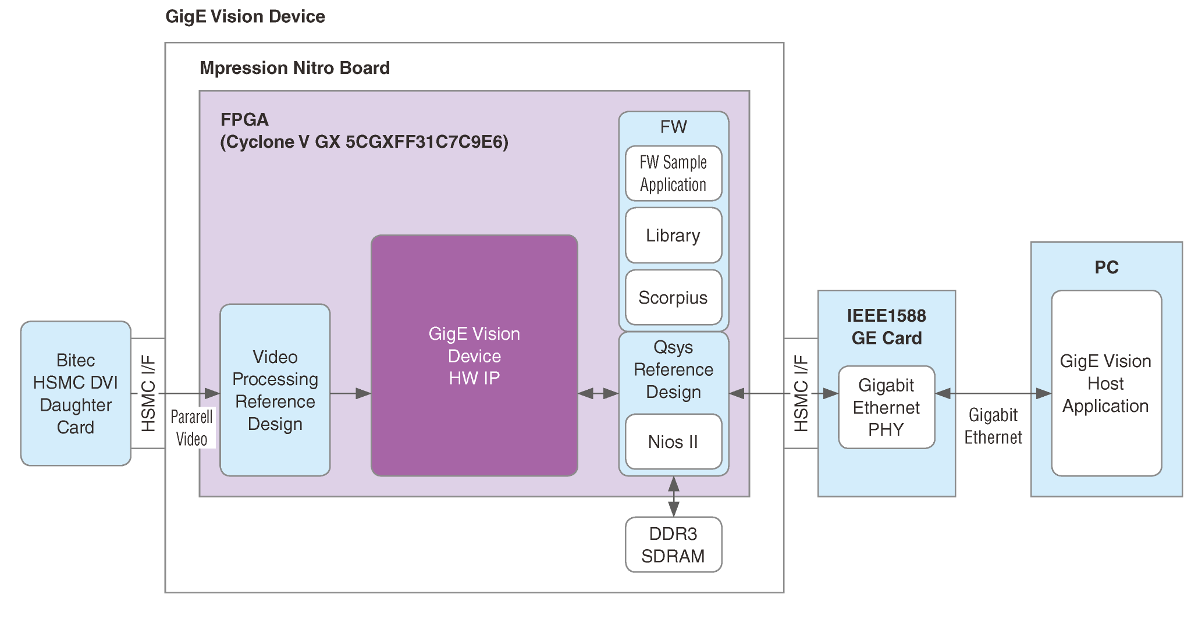

系统框图
