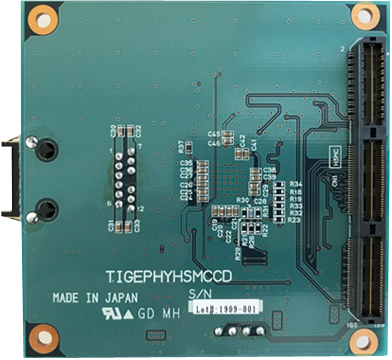

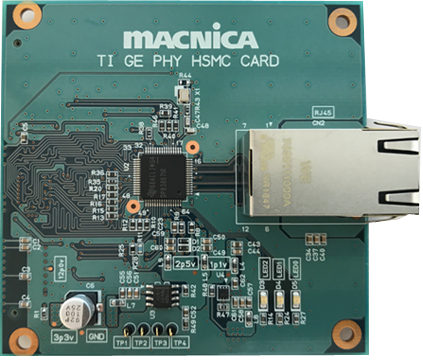

Ti ge phy HSMC卡
用于千兆以太网评估的HSMC子卡配备了德州仪器1000Base-T以太网PHY
概述
支持高速mezz扣卡标准，是一种功能扩展子卡。这张卡配有一个由德州仪器制造的1000Base-T以太网PHY。通过将其插入评估板，您可以使用FPGA的各种功能评估千兆以太网。与此卡连接的评估板是Intel Cyclone®V GT FPGA开发工具包。
|
|
规范
| 产品名称/零件号 | Ti ge phy HSMC卡/ tigephyhsmccd |
| 外形尺寸 | 78.105 mm × 80.00 mm |
| 印刷电路板 | 层FR4 |
| HSMC | 1 |
| 电力供应 | 12v, 3.3v, 2.5v, 1.1v |
| 千兆以太网PHY | 德州仪器DP83867IR |
| 时钟 | 爱普生时钟振荡器SG-210STF 25.0000MS3 |
| 接口 | RJ45 |
卡框图
评估的例子
Ping测试(此卡与Cyclone V GT FPGA开发套件结合)
装箱单
| Ti ge phy HSMC卡 | 1个人电脑。 |
| 5毫米垫片 | 2 pc。 |
| 32毫米垫片 | 2 pc。 |
| 螺母 | 2 pc。 |
| 4mm盘头螺钉 | 4个人电脑。 |
| 装箱单/预防措施(日语) | 1 sht。 |
| 装箱单/预防措施(英语) | 1 sht。 |
