SMP FMC卡
FMC子卡与SMP连接器，用于评估FPGA中的高速串行收发器
 |
 |

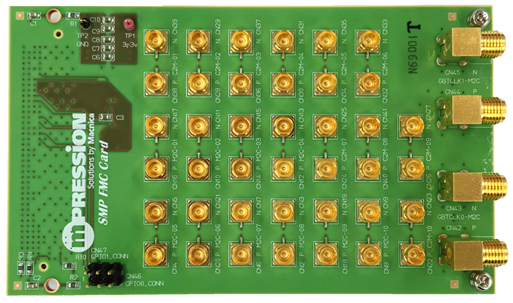

最佳 |

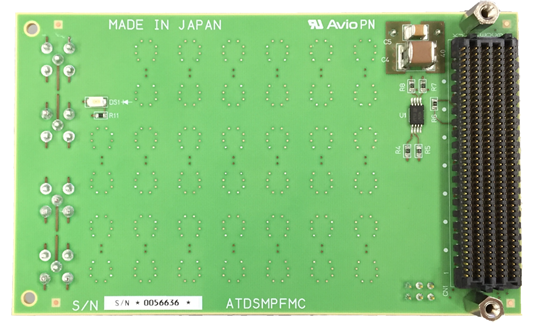

底部 |
该卡是FPGA夹层连接器（FMC）子卡，符合HPC标准。通过将此卡插入FPGA评估板，您可以通过利用各种FPGA功能来评估FPGA的高速串行收发器。
迄今已验证的评估板已核实与此卡连接英特尔®arria.®10 GX FPGA开发套件。
注意：英特尔®arria.®10 GX FPGA开发套件可单独购买。
规格
| 产品规格 | SMP FMC卡 |
| 外部尺寸 | 69毫米x 115 mm |
| 印刷电路板 | 8层Megtron6 |
| FMC. | Samtec ASP-134488-01 |
| 电源供应 | 来自FMC的3.3 V |
| 界面 | SMP连接器输入x 10对 SMP连接器输出x 10对 时钟输入sma x 2双 |
框图

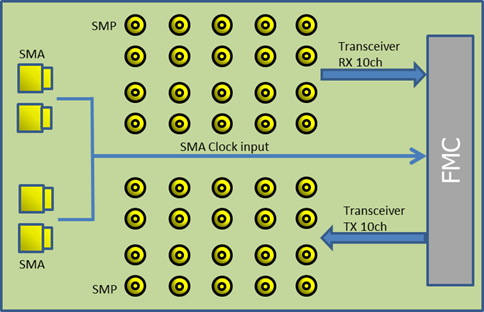

SMP FMC卡块图
评价例

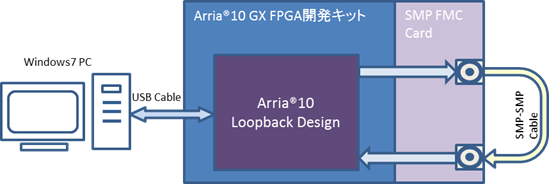

SMP FMC卡收发器工具包环回设计框图
订购信息
| 产品名称 | SMP FMC卡 |
| 零件号 | SMPFMCCD. |
包装清单
| SMP FMC卡 | 1个。 |
|---|---|
| SMP-SMP电缆 | 2个。 |
| 37毫米间隔物 | 2个。 |
| 10毫米间隔物 | 2个。 |
| pan | 4个电脑。 |
| 包装列表/预防措施（日语） | 1个。 |
| 包装列表/预防措施（英语） | 1个。 |
